EI22A-S1
EI22A-S1

EI22A-S1

浏览量: 时间: 2024-02-27

    特点:

  • 磁性编码器

  • 4096以内任意脉冲都可以设置

  • 内含一对精密滚珠轴承

  • 经济型

  • 伺服安装

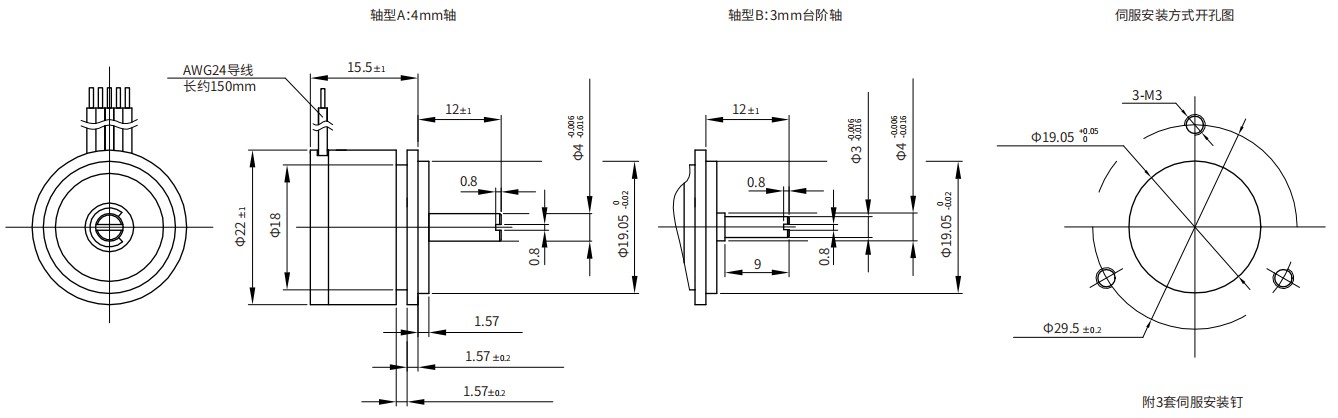

尺寸图


技术参数

一般机械性能

防护等级

IP54

旋转力矩

<1mN·m

允许转速

<6000rpm

预期寿命

约100,000,000

质量

约18g

外壳

铝合金,表面阳极氧化

不锈钢

环境特性

工作温度

-40℃~+125℃

储存温度

-40℃~+125℃

一般电气性能

标准型号

EI22A-S1

工作电压

3.3V-5V

输出高电平

>VDD-0.5V

输出低电平

<0.5V

输出形式

推挽输出

输出脉冲数

最大4096 ppr

机械转角

360° (Endless)

信号延时

<10μs

工作电流(无负载)

<28mA

绝缘电阻

> 1000MΩ (500V.D.C)

介质耐压

1 min (500V.A.C)

EMS

10V/m (80MHz~1GHz, 1KHz 正弦波80%调幅)

ESD

接触放电±8KV,空气放电±15KV(根据IEC 61000-4-2 标准)

特殊可选规格

特殊轴型

可根据客户要求定做特殊轴长、特殊轴径或轴上特殊加工(铣平面、开槽、端部打孔、侧面打孔等)。
