R18
R18

R18

单圈非接触磁敏电位器

浏览量: 时间: 2023-01-09

    特点:

  • 磁敏传感器(数字电位器),霍尔型

  • 高防护等级

  • 小尺寸

  • 内含一对精密滚珠轴承

  • 螺丝安装

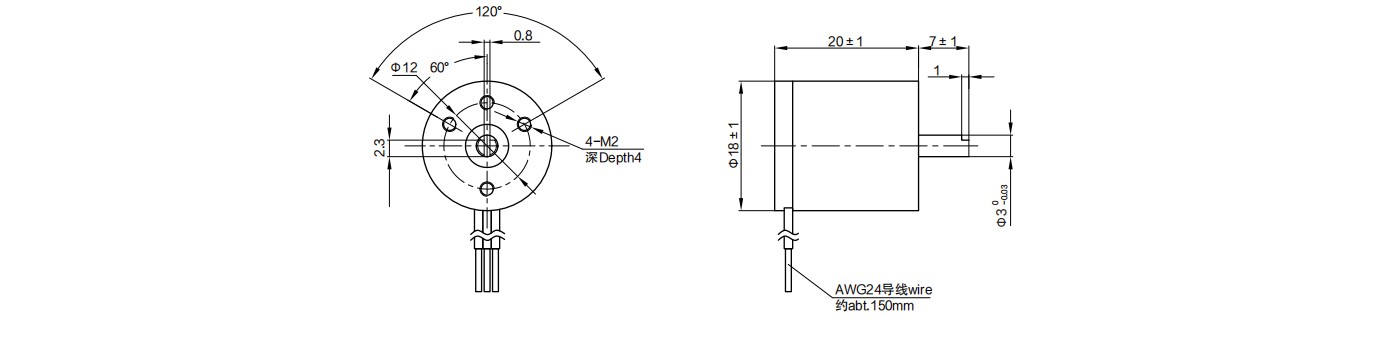

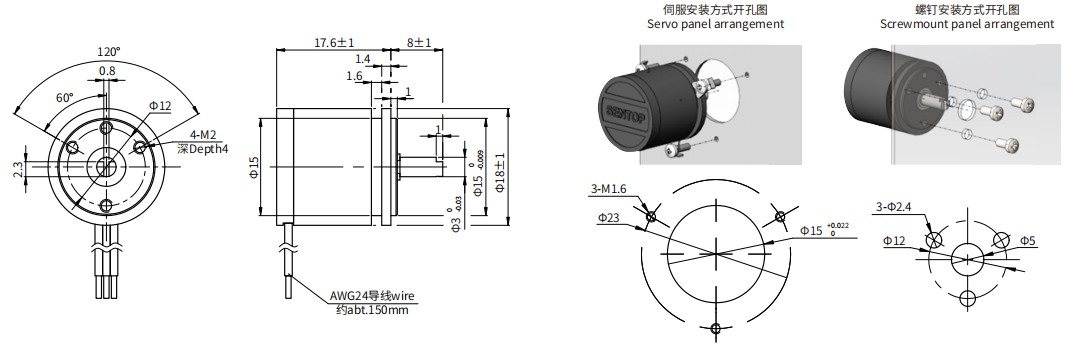

尺寸图


技术参数

一般机械性能

机械转角

360º(连续旋转)

防护等级

IP67

旋转力矩

<1mN·m

最大机械转速

6000rpm

预期寿命

100,000,000

质量

Approx.20g

外壳

铝合金,表面阳极氧化

不锈钢

环境特性

工作温度

-40℃~+125℃

储存温度

-40℃~+125℃

ESD

接触放电±8KV,空气放电±15KV,EN61000-4-2:2009

EMS

10V/m (80MHz~1GHz,1KHz80% 调幅),EN61000-4-3:2006+A1:2010

一般电气性能

标准型号

R18 0505 W360

工作电压

5V±10%

输出信号

0~100%Vcc

工作电流(无负载)

<16mA

始末端输出偏差

<1%·VCC

负载电阻

>100KΩ

有效电气转角

360º

独立线性公差

±0.3%

分辨率

4096 (12 Bit)

更新速度

0.3ms

特殊可选规格

其他输出信号

可提供增量、PWM、SER、SSI、SPI信号输出的产品。

特殊轴型

可根据客户要求定做特殊轴长、特殊轴径或轴上特殊加工(铣平面、开槽、端部打孔、侧面打孔等)。
