HSM22
HSM22

HSM22

单圈非接触磁敏电位器

浏览量: 时间: 2023-01-09

    特点:

  • 磁敏传感器(霍尔型)

  • 单圈

  • 轴套安装

  • 小尺寸

  • 长寿命

  • 多规格

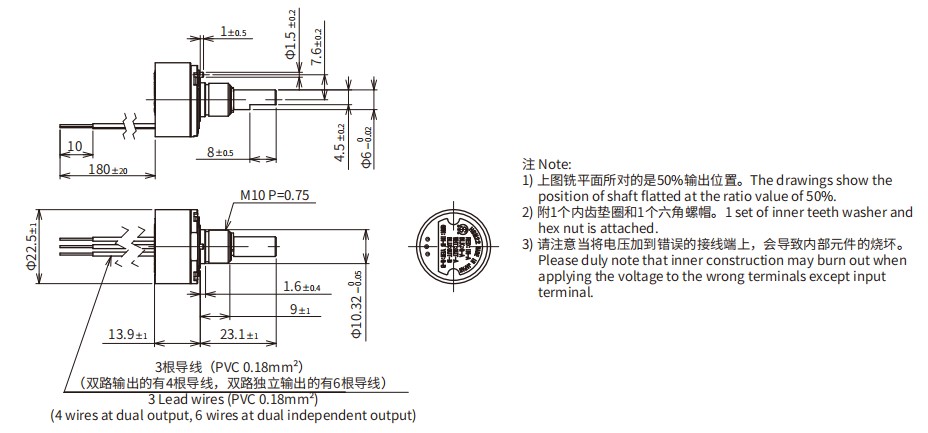

尺寸图


技术参数

一般规格

耗电量

单路输出:最大16mA 双路输出:最大32mA

独立线性公差

±0.5%FS(FS=360°)

机械转角

360°(连续旋转)

有效电气转角

360°(连续旋转)

工作电压

5V±10%D.C.

负载电阻

>10KΩ

有效输出信号

约10%±3%~90%±3%

输出温度特性

输出满度的±0.3%

操作温度范围

- 40°C~+105°C

存放温度范围

- 40°C~+105°C

质量

约20g

旋转力矩

<5mN·m(50gf·cm)

环境性能

温度冲击

- 40°C~+105°C反复5次

暴露于低温

- 40°C,24小时

暴露于高温

+105°C,1000小时

震动

10~2000Hz 196m/s² 12小时

冲击

980m/s2 6ms(18次)

旋转寿命

约50,000,000

EMS

100V/m(80MHz~1GHz,1KHZ 80%调幅)

ESD

接触放电±8KV,空气放电±15KV (基于IEC 61000-4-2)

特殊可选规格

特殊有效电气转角

90°,180°,270°任意角度

特殊轴型

轴上特殊加工

特殊输出

PWM输出、双路交叉输出,双路平行输出,双路独立输出

特殊工作电压

12V,24V

低功耗

低功耗低速模式
