HSCB22
HSCB22

HSCB22

单圈非接触磁敏电位器

浏览量: 时间: 2023-01-09

    特点:

  • 磁敏传感器(霍尔型)

  • 单圈

  • 伺服安装

  • 长寿命

  • 非线性

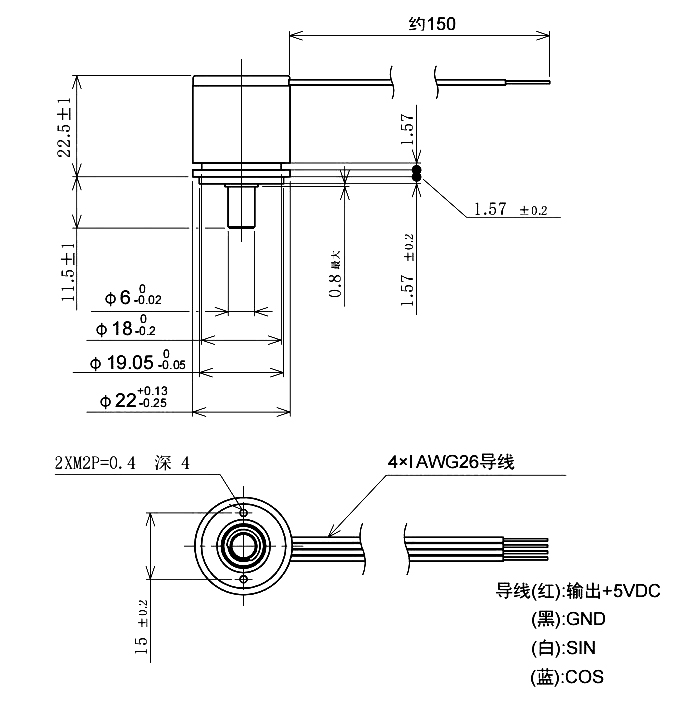

尺寸图


技术参数

一般规格

耗电量

约15mA

机械转角

360°(连续旋转)

有效电气转角

360°(连续旋转)

一致性公差

±0.8%FS

工作电压

5V±10%D.C.

负载电阻

>10KΩ

有效输出信号

输出满度的10%~90%

输出温度特性

输出满度的±1.0%

操作温度范围

- 40°C~+105°C

存放温度范围

- 50°C~+105°C

质量

约30g

旋转力矩

<0.5mN·m

环境性能

温度冲击

- 50°C~+105°C反复5次

暴露于低温

- 50°C,24小时

暴露于高温

+105°C,1000小时

震动

10~2000Hz 196m/s²

冲击

980m/s2 6ms

旋转角度

约100,000,000

EMS

100V/m(80MHz~1GHz,1KHZ 80%调幅)

ESD

接触放电±8KV,空气放电±15KV (基于IEC 61000-4-2)
