思博专注于电位器、传感器领域二十九年

CP50
CP50

CP50

单圈线绕电位器

浏览量: 时间: 2023-01-09

    特点:

  • 单圈

  • 线绕电阻

  • 伺服安装

  • 滚珠轴承

  • 4种外径尺寸

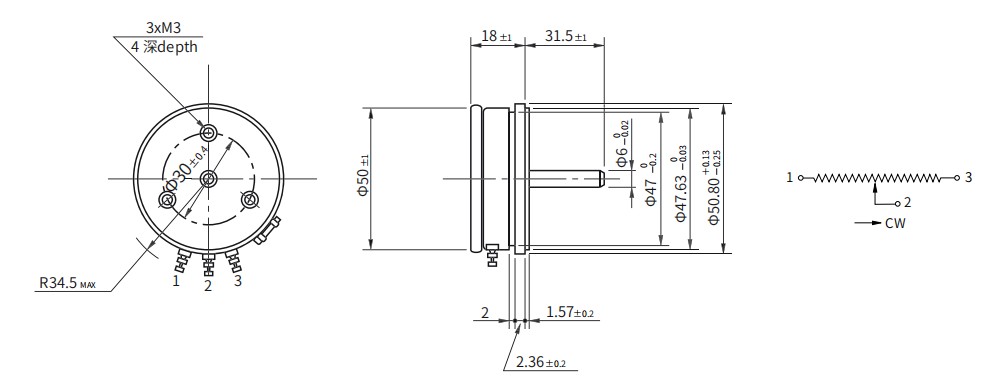

尺寸图


技术参数

一般规格

标准阻值范围

50Ω~20KΩ

最大可选阻值

50KΩ

总阻公差

标准级±3%(H)、精密级±1%(F)

独立线性公差

标准级±0.5%、精密级±0.1%、(如果低于2KΩ,则为±0.2%)

功率

1.5W

信噪

<100ΩE.N.R.

电气行程

355°±3°

机械行程

360°(连续旋转)

绝缘电阻

>1000MΩ(1000V.D.C.)

介质耐压

1分钟(1000V.A.C.)

启动力矩

<5mN·m(50gf·cm)

电阻温度系数

±20p.p.m./℃

质量

约75g

特殊可选规格

特殊阻值

低阻值(10Ω,20Ω)

特殊轴型

前后出轴(后轴轴径6mm,轴长15mm),轴上特殊加工

特殊制式

英制尺寸轴径(Ø6.35mm)

特殊电气行程

特殊电气行程

特殊接线端

附加接线端(最多附加10个接线端)

可带弹簧复位装置

带弹簧复位装置(自动回复到“0”位)

可带停止位

带停止位(转角变成330°,停止耐压为0.9N·m[9kgf·cm])

特殊安装

轴套安装型

多联电位器

多组(最多7组,每组的外壳长度增加12mm)
