思博专注于电位器、传感器领域二十七年

CL32(短行程)
CL32(短行程)

CL32(短行程)

直线位移导电塑料电位器

浏览量: 时间: 2023-01-09

    特点:

  • 导电塑料型

  • 带电磁阀插头

  • 拉杆式

  • 长行程测量范围25mm~1000mm

  • 可内置电压/电流信号转换模块

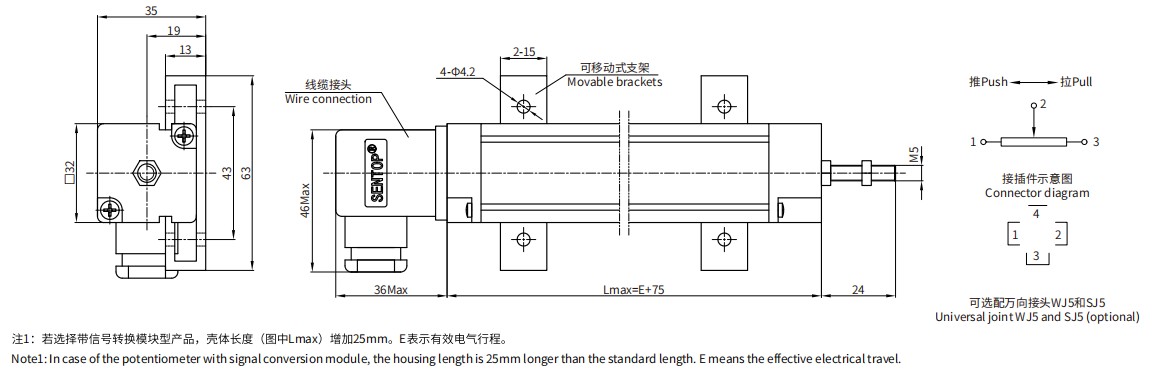

尺寸图


技术参数

一般机械性能

机械行程

E+8mm±2mm

防护等级

IP40

工作力

≤2.5N

预期寿命

20,000,000

速度

最大1m/s

外壳

铝合金,表面阳极氧化

不锈钢

电刷

精密多触点六元合金

环境特性

工作温度

-55℃~+125℃

储存温度

-55℃~+125℃

冲击

50G,11ms,半正弦

振动

15G,10~2000Hz

一般电气性能

理论电气行程(E)

25mm-400mm(每25mm递增);400mm-1000mm(每50mm递增)

实际电气行程(T)

T=E±2mm

标准阻值

1K,2K,5K,10K

总阻公差

标准级±15% ;精密级±10%

独立线性公差

标准级±0.5% ;精密级±0.1%;超精密级±0.05%

额定功率

0.04W/cm(70℃) 0W(125℃)

电刷电流

μA级~1mA(最大2mA))

重复性公差

≤0.01%

负载电阻

≥1000xRt

绝缘电阻

≥1000MΩ(500V.D.C.)

介质耐压

1000V.A.C RMS 50Hz

信号转换模块型

电气行程

同电位器型

额定工作电压

15~30V

信号转换模块类型

电流型I1、 电压型V1、电压型V2

输出信号类型

4~20mA(I1)、0~5V(V1)、0~10V(V2)

负载电阻

0~350Ω(I1)、≥5KΩ(V1、V2)

特殊可选规格

弹簧复位

以下行程可实现外置弹簧复位:50mm(含50mm)~275mm

特殊规格

特殊电气行程,可选附件万向接头WJ5、SJ5。
