思博专注于电位器、传感器领域二十九年

HCL15
HCL15

HCL15

直线非接触磁敏电位器

浏览量: 时间: 2023-01-09

    特点:

  • 磁敏传感器(数字电位器)

  • 直线位移型

  • 螺丝安装(可选安装底板)

  • 弹簧复位

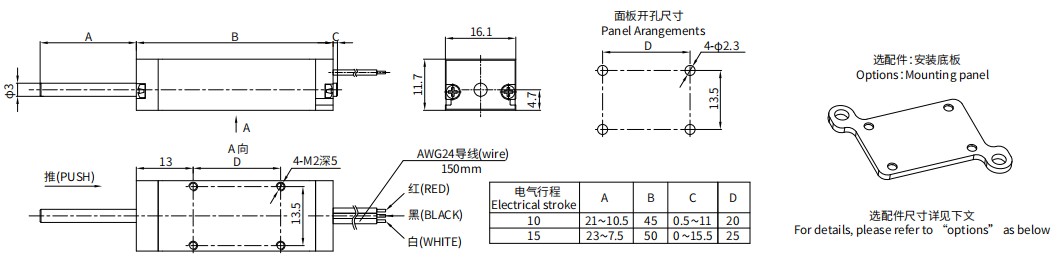

尺寸图


技术参数

一般机械性能

机械行程

Approx.10.5mm、15.5mm

质量

Approx.18g

防护等级

IP40

工作力

Approx.3N

停止耐压

Approx.20N

预期寿命

20,000,000 往返

外壳

铝合金,表面阳极氧化

不锈钢

环境特性

工作温度

-30℃~+85℃

储存温度

-30℃~+85℃

ESD

接触放电±8KV,空气放电±15KV,EN61000-4-2:2009

EMS

10V/m (80MHz~1GHz,1KHz80% 调幅),EN61000-4-3:2006+A1:2010

一般电气性能

标准型号

HCL15-10-R-0505、HCL15-15-R-0505(更多工作电压/输出信号:2410、2405、2442,请下载资料查看。)

工作电压

5V±10%

输出信号

0~100%Vcc

工作电流(无负载)

<16mA

始末端输出偏差

<1%·VCC

负载电阻

>100KΩ

电气行程

10±0.5mm、15±0.5mm

独立线性公差

±0.5%

分辨率

4096 (12 Bit)

更新速度

0.3ms

工作电压 / 输出信号

0505

5V±10% / 0~100%Vcc

2410

15~30V / 0~10V

2405

9~30V / 0~5V

2442

15~30V / 4~20mA

特殊可选规格

特殊轴型

可根据客户要求提供特殊轴长或轴上特殊加工的产品。

特殊工作力

可提供特殊工作力的产品。
