JH30
JH30

JH30

霍尔型操纵杆

浏览量: 时间: 2023-01-09

    特点:

  • 霍尔型操纵杆

  • 金属外壳 & 尺寸小巧

  • 输出多样

  • 单轴、双轴操作

  • 带防尘罩(安装面板可选)

  • 带弹簧复位

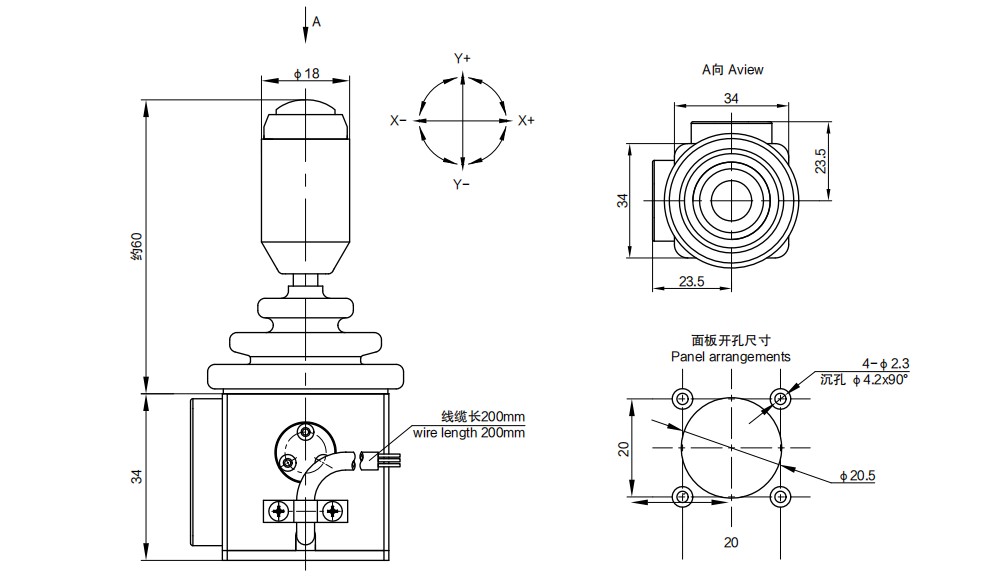

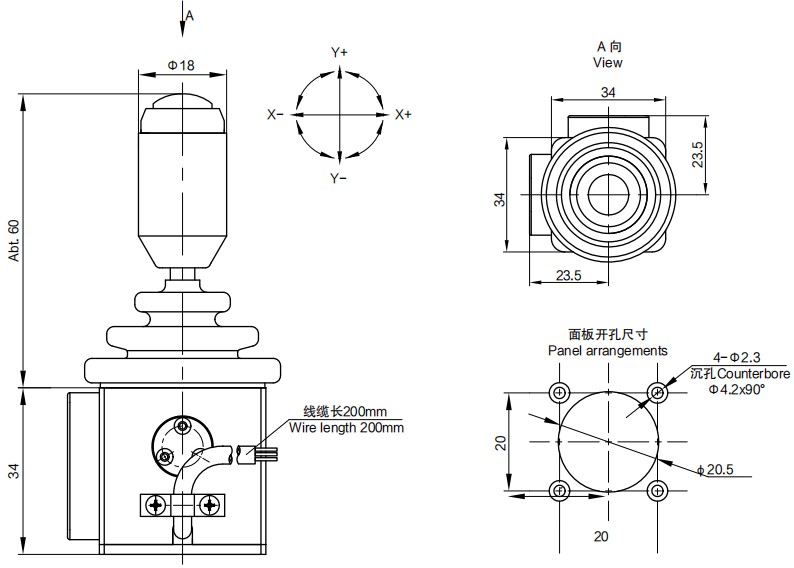

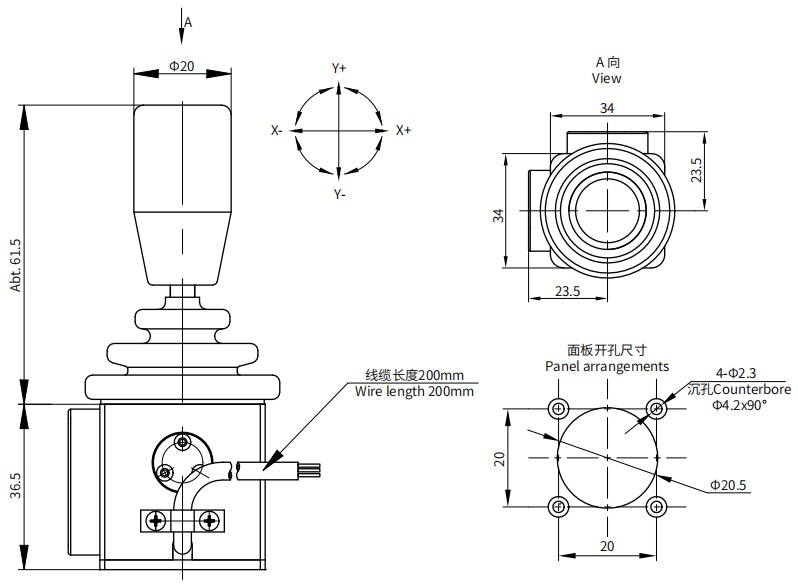

尺寸图


技术参数

一般性能

操作角度

约 ±15°(自中心位置f)

操作压力

约 2.5N~6N

最大操作力

100N

预期机械寿命

Approx. 5,000,000

工作温度

-20℃~+65℃

储存温度

-20℃~+65℃

质量

约125g

防护等级

IP65 (面板以上)

电气性能

工作电压

5V±10%

输出信号

0~100%Vcc

工作电流(无负载)

<16mA

负载电阻

>100KΩ

始末端输出偏差

<1%·VCC

独立线性公差

±2%

分辨率

4096 (12bit)

介质耐压

1 min (500V.A.C.)

绝缘电阻

>1000MΩ(500V.D.C.)

过压保护

<20V.D.C.

EMS

10V/m(80MHz~1GHz 1KHz 80%)

工作电压 / 输出信号

工作电压 / 输出信号1

15~30V / 0~10V

工作电压 / 输出信号2

15~30V / 4~20mA

工作电压 / 输出信号3

5V±10% / 0~100%Vcc

工作电压 / 输出信号5

特殊输出信号

特殊可选规格

其他输出信号

可实现CAN OPEN、USB信号、无线遥控、数字信号输出、双路信号输出等。

特殊把手

可提供特殊定制把手,把手按钮开关可选带灯按钮开关,详细见"其他可选把手"。

其他特殊规格

可配套德驰6芯接插件、可以提供配套的控制模块。
