思博专注于电位器、传感器领域二十九年

JH22B
JH22B

JH22B

指尖操作型单轴操纵杆

浏览量: 时间: 2023-01-09

    特点:

  • 指尖操作型单轴操纵杆

  • 把手颜色可选

  • 可实现冗余输出

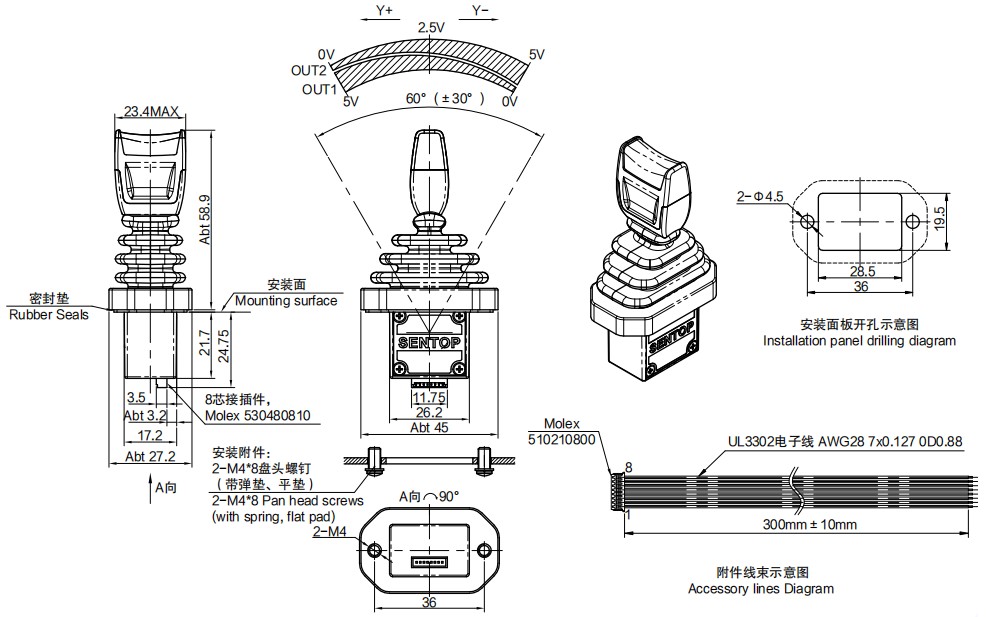

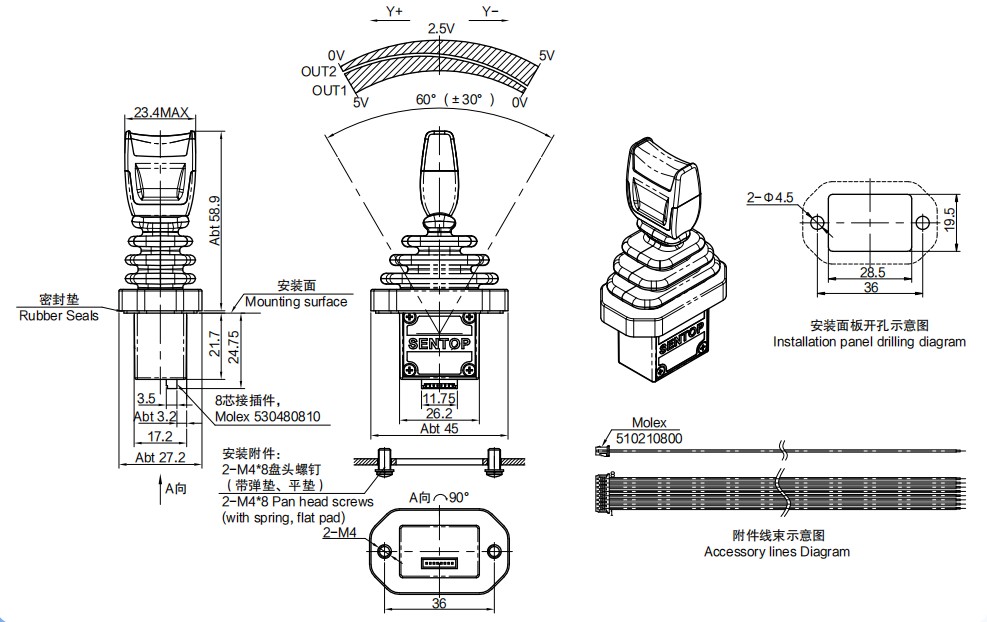

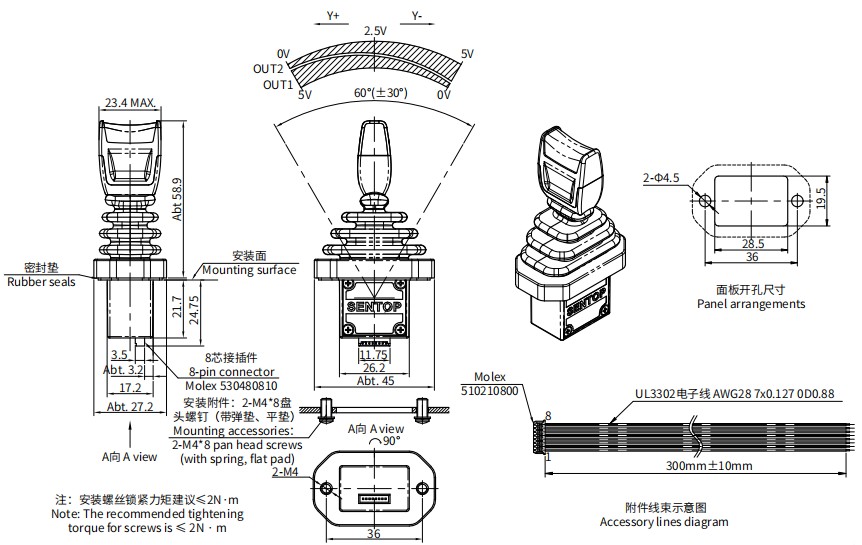

尺寸图


技术参数

一般性能

操作角度

约±30°(自中心位置)

操作压力

约3.5N~8.5N

最大操作力

50N

预期机械寿命

约5,000,000

工作温度

-20℃~+85℃

储存温度

-20℃~+85℃

质量

约38g

防护等级

IP67 (电气部分),IP65 (面板以上)

电气性能

工作电压

5V±10%,9~30V,15~30V,15~30V

输出信号

0~100%Vcc,0~5V,0~10V,4~20mA

工作电流(无负载)

<16mA,<25mA,<25mA,<35mA

负载电阻

>100KΩ,>100KΩ,>100KΩ,<600Ω

始末输出偏差

<1%.Vcc,<50mV,<50mV,<0.1mA

独立线性公差

±2%

介质耐压

1 min (500V.A.C.)

绝缘电阻

>1000MΩ (500V.D.C.)

EMS

10V/m (80MHz~1GHz 1KHz 80%)

接线说明

线色

红 Red,黑 Black,白 White,绿 Green,绿 Green,黄 Yellow,黑 Black,红 Red

名称

VCC1,GND1,OUT1,Switch 1,Switch 2,OUT2,GND2,VCC2

端口

1,2,3,4,5,6,7,8

特殊可选规格

特殊模拟量信号

10V输入,0-10V输出;3.3V输入,0-5V输出;PWM

特殊把手

特殊把手定制和图案定制

其他特殊规格

带客户要求配置的接插件;带保护模块
