H40JHK
H40JHK

H40JHK

霍尔型操纵杆

浏览量: 时间: 2023-01-09

    特点:

  • 工业摇杆

  • 低价位

  • 高保护

  • 三轴

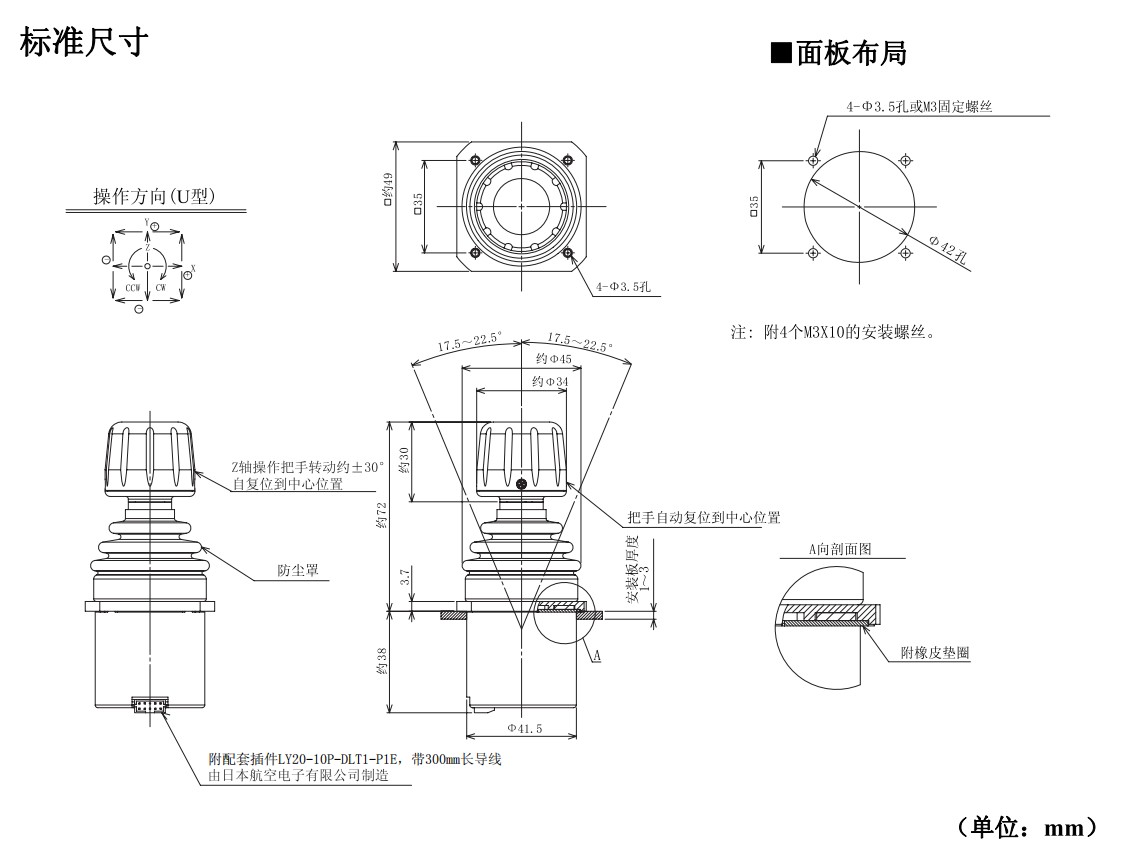

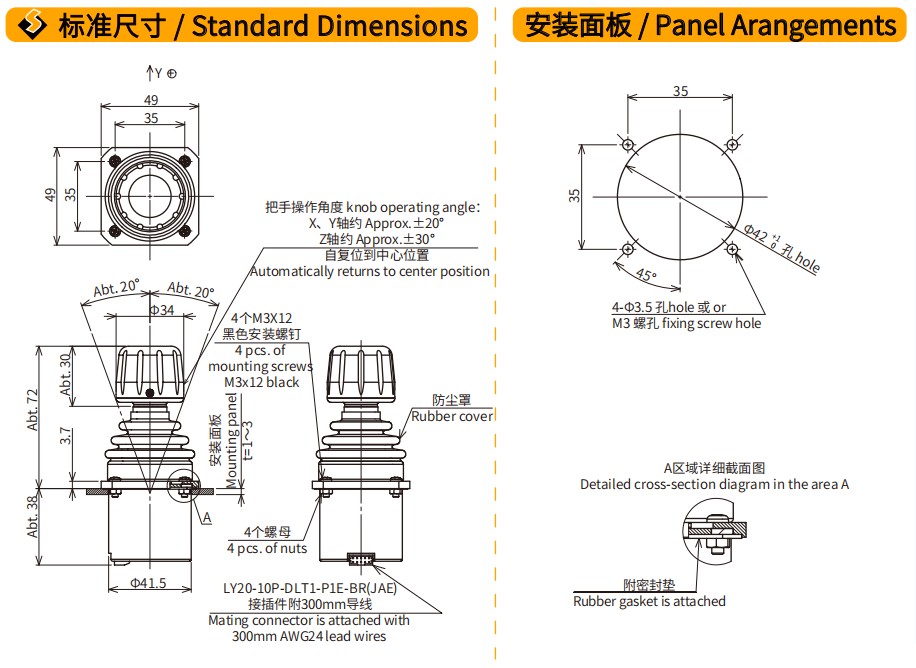

尺寸图


技术参数

一般机械性能

操纵杆的控制范围:

三轴调节型:X、Y轴:自中心位置起约±17.5°~±22.5°,Z轴:自中心位置起约±27.5°~±32.5°

操作压力:

(标准带弹簧复位装置:自复位到中心位置),X轴,Y轴:约1~2N(100~200gf),Z轴:约40~60mN·m(400~600gf·cm)

操作温度范围:

-20℃~+60℃

震动:

10~55HZ,98m/s2

冲击:

294m/s2

预期寿命:

约2,000,000次

质量:

约110g

一般电气性能(内置霍尔型电阻基片)

工作电压:

5V±10%

有效输出:

约0.5V~4.5V

电转角:

X、Y轴:约±20°,Z轴:约±30°

独立线性公差:

±3%

负载电阻:

>10KΩ

介质耐压:

1分钟(500V.A.C)

绝缘电阻:

>1000MΩ(500V.D.C)

EMC:

100V/m
