指尖操作型单轴操纵杆

时间: 2022-09-15

    特点:

  • 指尖操作型单轴操纵杆

  • 可实现冗余输出

  • 把手颜色可选

  • 带弹簧复位

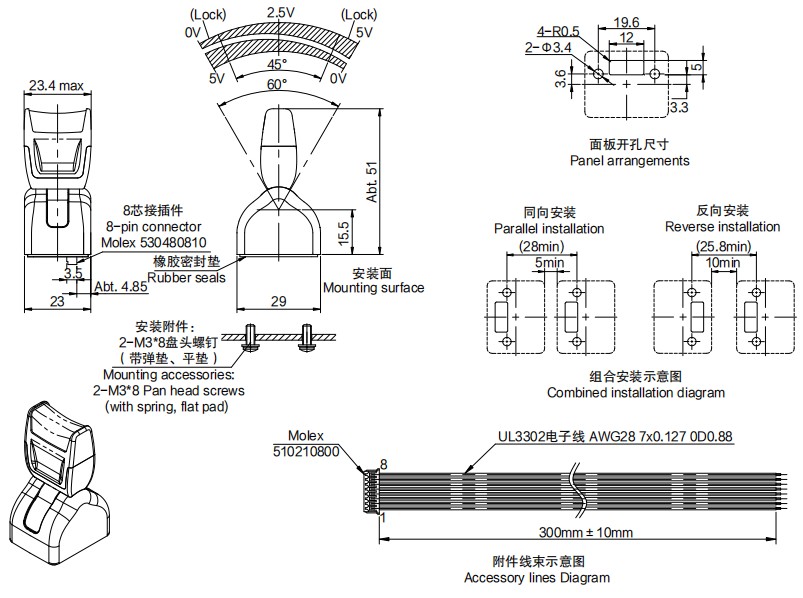

尺寸图


技术参数

一般性能

操作角度

约 ±30°(自中心位置)

操作压力

约 2.5N~3N

最大操作力

50N

预期机械寿命

约 5,000,000

工作温度

-20℃~+85℃

储存温度

-20℃~+85℃

质量

约 20g

防护等级

IP67

电气性能

工作电压

5V±10%

输出信号

0~100%Vcc

工作电流(无负载)

<16mA(单路)

负载电阻

>10KΩ

始末端输出偏差

<1%·VCC

独立线性公差

±2%

介质耐压

1 min (500V.A.C.)

绝缘电阻

>1000MΩ(500V.D.C.)

EMS

10V/m(80MHz~1GHz 1KHz 80%)

工作电压 / 输出信号

工作电压 / 输出信号3

5V±10% / 0~100%Vcc

工作电压 / 输出信号S

特殊输出信号

特殊可选规格

特殊把手

可按客户要求提供特殊定制把手,可定制图案。

其他特殊规格

可按客户要求配置接插件。
