H40JEK
H40JEK

H40JEK

霍尔型操纵杆

浏览量: 时间: 2023-02-21

    特点:

  • 三轴调节型

  • 数字量输出

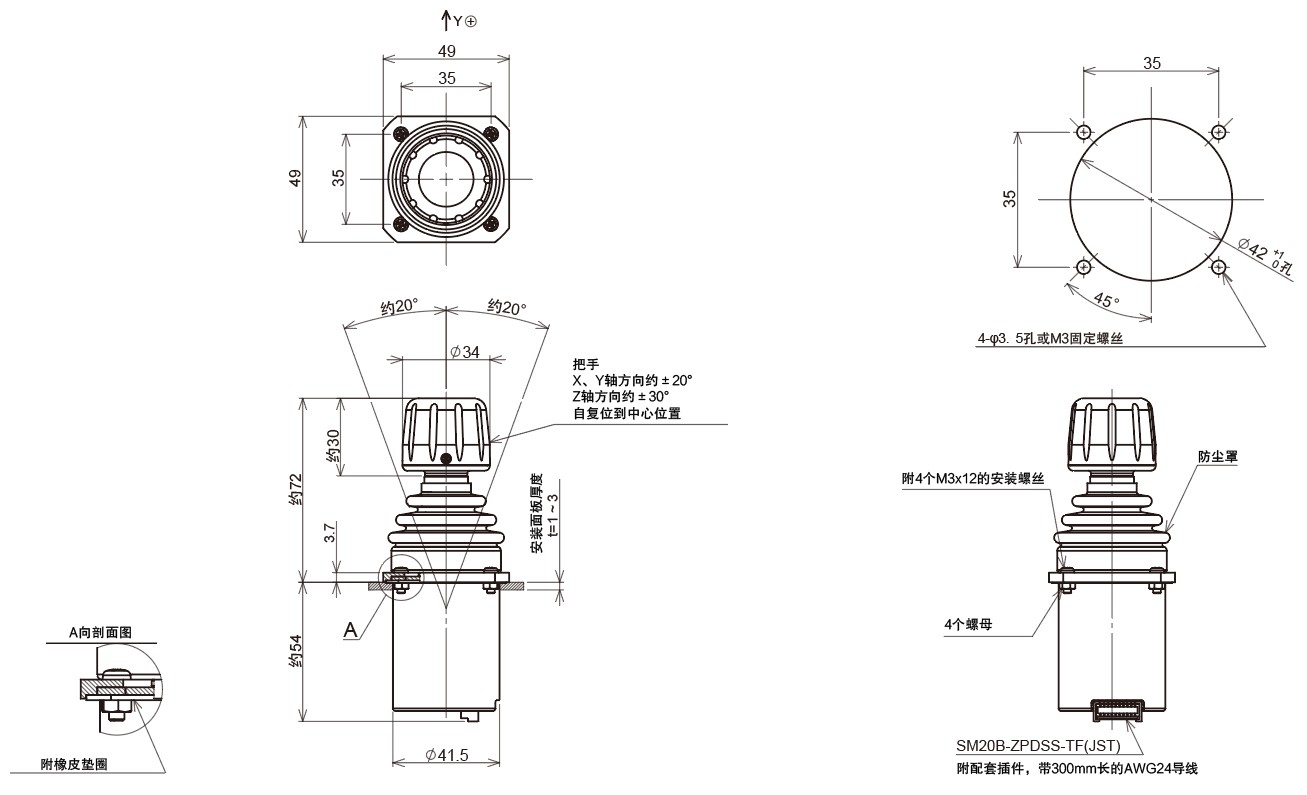

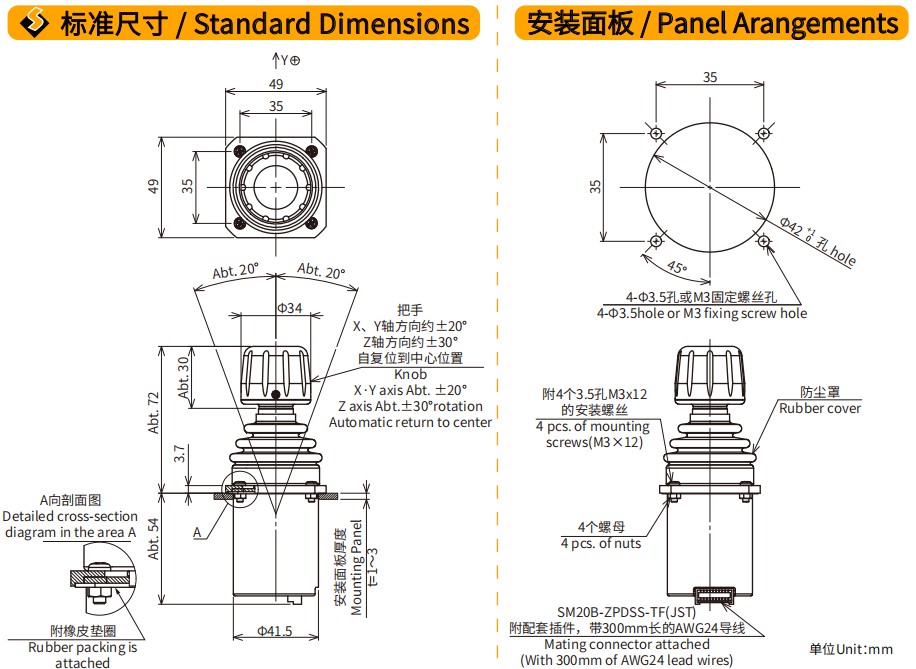

尺寸图


技术参数

一般机械性能

操纵杆的控制范围

三轴调节型;X、Y轴:自中心位置起约±20°;Z轴:自中心位置起约±30°

操作压力

标准带弹簧复位装置(自复位到中心位置);X、Y轴:约1N~4N;Z轴:约40~80mN·m

操作温度范围

-20℃~+60℃

震动

10~55Hz 98 m/S2

冲击

294 m/S2

预期寿命

X、Y轴操作约5,000,000次;Z轴操作约3,000,000次

质量

约120g

内置霍尔型电阻基片

工作电压:5VDC±10%;漏极开路输出,绝对最大额定值50V.D.C,最大灌电流每位输出20mA,电容负载每位输出<1nF,额定电流<54mA;电气转角:X、Y轴:约±20° ;Z轴:约±30°;输出温度特性:<0.8°(转换成操作角度)

介质耐压

1分钟(500V.A.C.)

绝缘电阻

>1000MΩ(500V.C.D)

EMS

100V/m(80MHz~6GHz, 根据ISO11452-1~-3标准)

ESD

接触放电±8KV,空气放电±15KV(根据IEC 61000-4-2 标准)
