R22M
R22M
R22M

R22M

多圈非接触磁敏电位器

浏览量: 时间: 2023-01-09

    特点:

  • 磁敏传感器(数字电位器),霍尔型

  • 绝对多圈型

  • 高防护等级

  • 抗干扰

  • 轴套安装

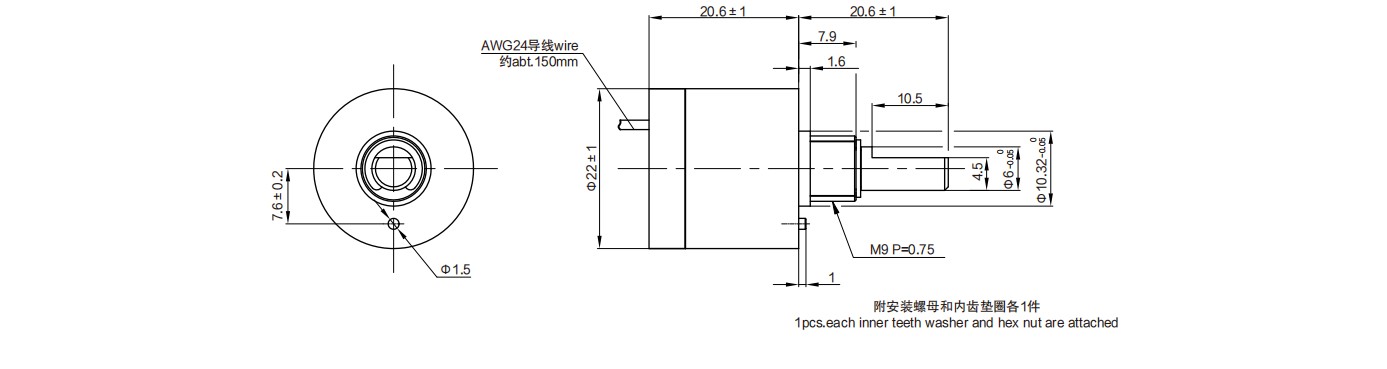

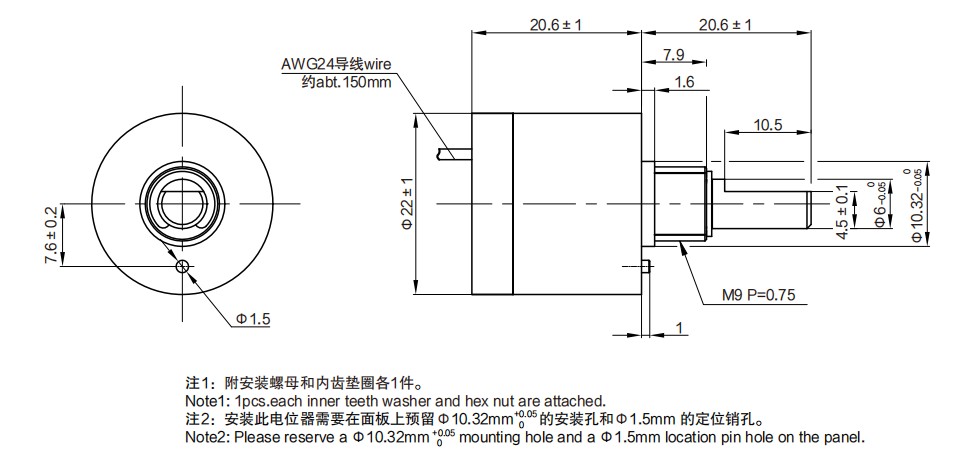

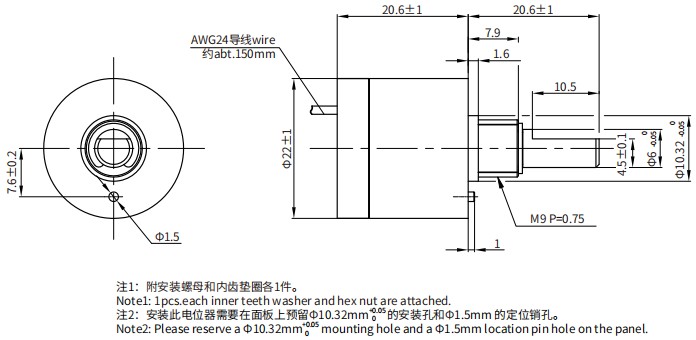

尺寸图


技术参数

一般机械性能

机械转角

360º(连续旋转)

防护等级

IP65

旋转力矩

<5mN·m

最大机械转速

1500rpm

预期寿命

20,000,000

质量

Approx.32g

外壳

铝合金,表面阳极氧化

不锈钢

环境特性

工作温度

-30℃~+125℃

储存温度

-30℃~+125℃

ESD

接触放电±8KV,空气放电±15KV,EN61000-4-2:2009

EMS

10V/m (80MHz~1GHz,1KHz80% 调幅),EN61000-4-3:2006+A1:2010

一般电气性能

标准型号

R22M 0505 W3800(更多工作电压/输出信号:2410、2405,请下载资料查看。)

工作电压

5V±10%

输出信号

0~100%Vcc

工作电流(无负载)

<16mA

始末端输出偏差

<1%·VCC

负载电阻

>10KΩ

有效电气转角

3800º

独立线性公差

±0.5%

分辨率

4096(12 Bit)

更新速度

0.3ms

工作电压 / 输出信号

0505

5V±10% / 0~100%Vcc

2410

15~30V / 0~10V

2405

9~30V / 0~5V

特殊可选规格

特殊输入输出

可提供其他输入输出的产品,如1010: 10V输入,0-10V输出,0305:3.3V输入,0-5V输出等。

特殊轴型

可根据客户要求定做特殊轴长、特殊轴径或轴上特殊加工(铣平面、开槽、端部打孔、侧面打孔等)。
