30JHK
30JHK

30JHK

电位器型操纵杆

浏览量: 时间: 2023-01-09

    特点:

  • 低价位

  • 三轴

  • 监控云台

  • 工业摇杆

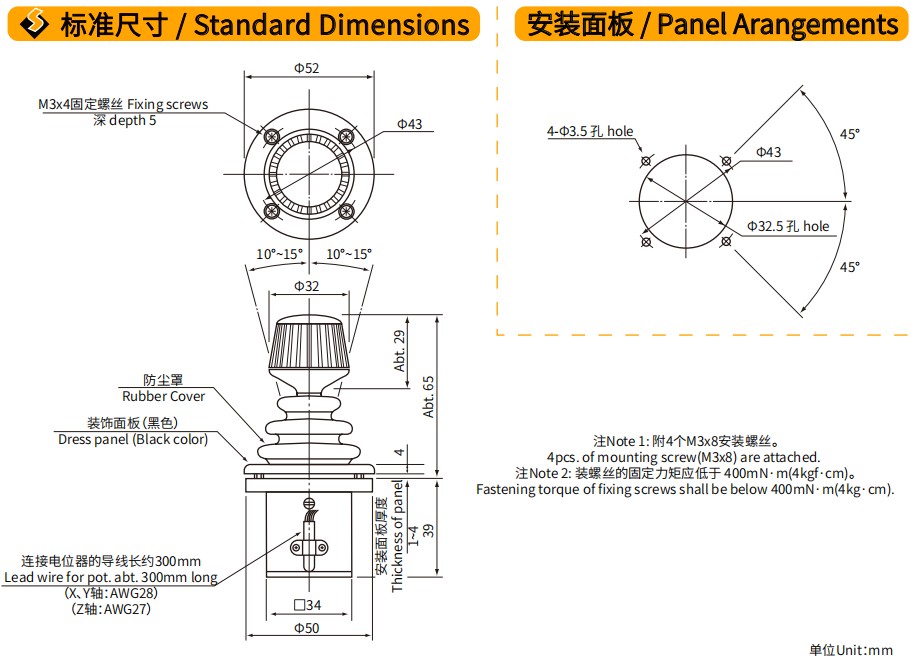

尺寸图


技术参数

一般机械性能

操纵杆的控制范围

X、Y轴:自中心位置起约±10°~±15°(全方位型),Z轴:自中心位置起约±30°~±35°

操作压力

(带弹簧自动复位装置)(全方位型):X、Y轴:约1~2N(100~200gf),Z轴:约30~70mN·m(300~700gf·cm)

操作温度范围

-20℃~+60℃

震动

10~55HZ,98m/s2

冲击

294m/S2

预期寿命

约2,000,000次

质量

约130g

一般电气性能

安装的电位器

内置30JH系列专用的特殊导电塑料电阻

类型

X、Y轴电位器、Z轴电位器

阻值

10KΩ±20%

功率

0.1W、0.04W

电转角

约20° 、约60°

独立线性公差

±5%

输出平滑

<输入电压0.2%

触点电阻变异

<6%C.R.V

分辨率

无穷小

介质耐压

1分钟(500V.A.C)

绝缘电阻

>1000MΩ(500V.D.C)
