S30JLK-4801P
S30JLK-4801P

S30JLK-4801P

电位器型操纵杆

浏览量: 时间: 2023-01-09

    特点:

  • 单轴操作

  • 自复位到中心位置

  • 弹簧复位装置

  • -10V~10V电压输出、V型电压输出和电流输出

  • 前中后继电器开关(电压型)

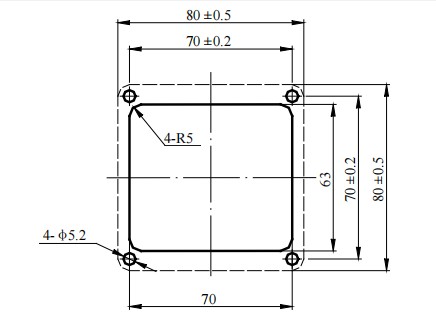

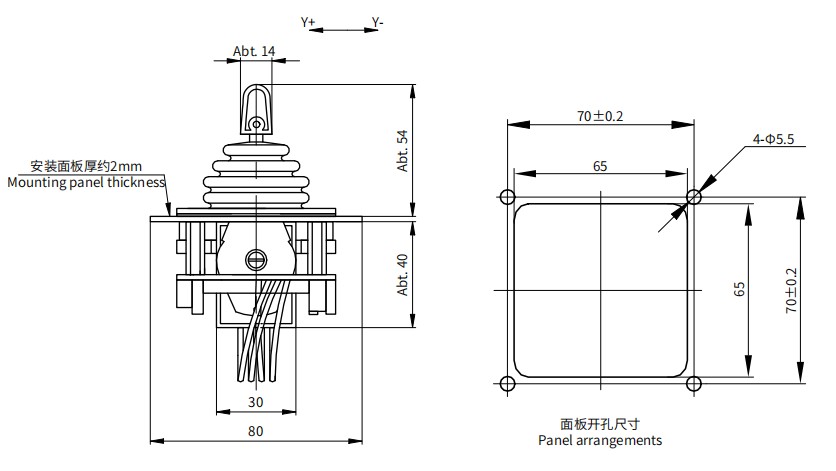

尺寸图


技术参数

一般性能

操作角度

±20°~± 25°(自中心位置)

操作方式

带弹簧复位

操作压力

标准约1N~2.5N、带防尘罩约1N~5.5N

极限操作力

300N

预期机械寿命

约2,000,000

工作温度

-20℃~+60℃

储存温度

-40℃~+85℃

质量

约120g

防护等级

IP65(面板以上)

接线说明

24V/0V

工作电源

OUT+/OUT-

模拟量信号输出

COM

继电器公共端

+R

前方向继电器输出

ZR

中位继电器输出

-R

后方向继电器输出

电气性能 (S30JLK-4801P-V2)

工作电压

+24V.D.C.

输出信号

1.模拟量输出(幅值可调);2.中位继电器信号(对应模拟量输出电压-0.3V~0.3V);3.前后方向继电器信号(对应模拟量输出电压可调,最小起始点0V)

继电器触点容量

250V.A.C. / 5A

负载电阻

>100KΩ

介质耐压

1 min (500V.A.C.)

绝缘电阻

>1000MΩ (500V.D.C.)

过压保护

<20V.D.C.

反接保护

<-10V.D.C.

电气性能(S30JLK-S4801P-I1)

工作电压

+24V.D.C.

输出信号

模拟量输出4~20mA(上下限输出幅值可调)

负载电阻

<500Ω

介质耐压

1 min (500V.A.C.)

绝缘电阻

>1000MΩ (500V.D.C.)

过压保护

<20V.D.C.

反接保护

<-10V.D.C.

可选特殊规格

其他输出信号

各种线性规格的输出

特殊把手

圆形把手、操纵杆把手带按钮开关(104型把手)
