思博专注于电位器、传感器领域二十九年

90JBM
90JBM

90JBM

电位器型操纵杆

浏览量: 时间: 2023-01-09

    特点:

  • 电位器内置型

  • 导电塑料型

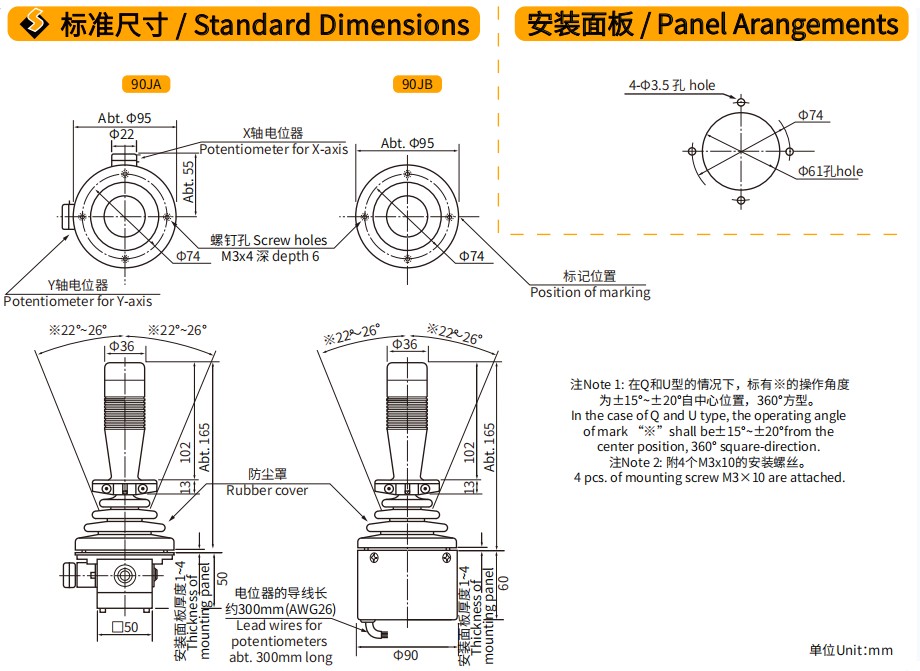

尺寸图


技术参数

一般性能

操纵杆的控制范围

双轴调节型:约±22°~±26°全方位操作自中心位置;三轴调节型:约±45°~±50° 除了双轴操作范围外,通过把手进行旋转

操作压力

带弹簧复位装置:自复位到中心位置(标准型)X、Y轴:约2~12N (200~1,200gf);Z轴:约20~85mN・m (200~850gf・cm)

操作温度范围

-20℃~+65℃

震动

10~55Hz 98 m/s2

冲击

294 m/s2

预期寿命

约5,000,000

质量

双轴调节型:约650g;三轴调节型:约750g

电气性能

安装的电位器

SFCP22E,适用于90JA系列,导电塑料电阻;内置90JB系列专用的特殊导电塑料电阻;SFCP22AC

阻值

如果是三轴调节型90JA和90JB,Z轴使用的内置于把手的电位器如下

功率

10KΩ±15%;10KΩ±15%;10KΩ±15%

独立线性公差

0.2W;0.2W;0.3W

电气转角

±3% ;±3%;±3%

输出平滑

X、Y轴:约44°;X、Y轴:约44°;约90°

触点电阻变异

<输入电压0.2%

分辨率

<5% C.R.V.

介质耐压

无穷小

绝缘电阻

1 min(500V.A.C.)

特殊可选规格

其他机械规格

安装面板和特殊的把手形状。90JA还可提供电位器“0”位调节机械和制动机械

其他电气规格

微动开关、改变电位器阻值、电位器带中心抽头、中心位置探测开关、把手内置开关和把手内置翘板开关
