【思博小课堂】总线与信号转换模块

万物互联，始于“信号”。在现代工业自动化系统中，信号类型繁多，如何让“说不同语言”的设备相互理解、协同工作？您可能需要一个信号转换模块。

一、常见的信号类型

1. 模拟量型：

电信号（电压信号、电流信号），光信号等。

2. 总线型：

·TTL：全双工，用于两个MCU间通讯。电平值在2.4~5V之间为逻辑1，电平值在0~0.5V之间为逻辑0。

·RS232：全双工，用于MCU与PC机间通讯。电平值在-15~-5V之间为逻辑1，电平值在+3~+15V之间为逻辑0。

·RS485：半双工，可实现一主多从的组网通信，电平值为AB间的电压差。电平值在+2~+6V之间为逻辑1，电平值在-6~-2V之间为逻辑0。

·CAN：电平值为CAN_LOW与CAN_HIGH之间电压差。电平值在-1.5~0V之间为逻辑1，电平值在+1.5~+3V之间为逻辑0。

二、信号转换模块的功能和优点

什么是信号转换模块？通过不同的模拟电路或者数字电路组合，实现不同类型信号间的转换与传输，如4~20mA，0~10V，RS485等。它充当着设备与设备之间的桥梁，使得数据能够在不同设备之间传递和交流。

功能

·数据传输：通过各种通讯协议与技术，实现各种设备之间的实时数据，如：视频、音频等不同类型的数据传输。

·数据接收和处理：接收从其他设备发送过来的数据，并对其进行处理与解码，从中提取有用的信息，再将其传递给目标设备，进行进一步处理与显示。

·网络连接：在不同网络和不同设备之间，建立网络连接，实现设备的互相通信与协作，和设备的远程控制与管理。

优点

·高度可靠性：采用先进的通信协议和技术，具备良好的抗干扰能力和稳定性。

·宽广的覆盖范围：支持不同的通信方式，满足不同场景的通信需求。

·高性能数据处理能力：配备强大的处理器和存储芯片，能够高效地处理海量的数据。

·安全可靠的数据传输：采用先进的加密算法和安全机制，确保数据传输的机密性和完整性。

三、推荐您使用思博的信号转换模块

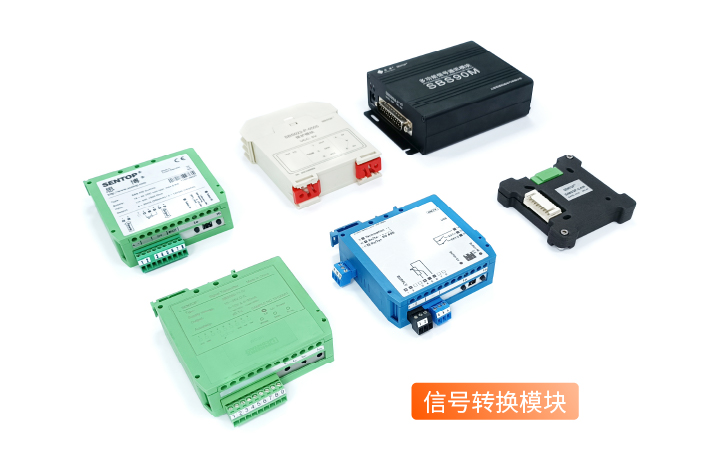

面对种类繁多的信号类型，和客户对信号转换日益复杂的需求，思博开发了多种信号转换模块以适应不同应用场景，逐步构建起信号处理的产品矩阵。

1、单信号转换模块

模拟量型：SBS080、SBS400、SBS022，采取宽电压输入方式作为产品工作电压，通过内部转换电路产品可输出，0~10V、4~20mA模拟量信号作为产品输出信号。外壳采用PA66材料制作，具有高强度耐热性，良好的弯曲强度和抗冲击性，同时还具有具有较高的耐化学品、耐油和耐溶剂性能。

总线型：S4803P-CAN、S4803P-RS485系列。常与30JH、50JC、50JA、JP50等系列操纵杆配套使用，输出CAN、RS485等总线信号用于数据传输。

2、多信号转换模块

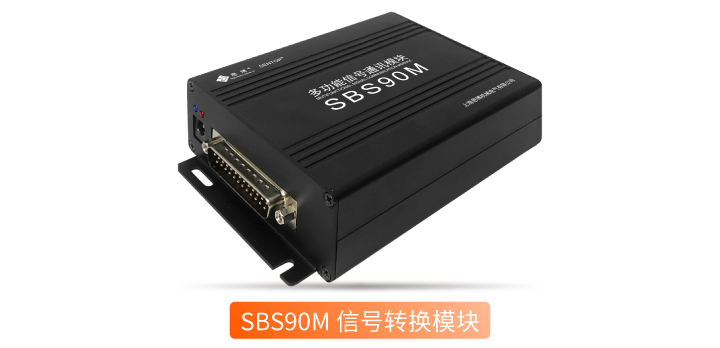

SBS90M模块：该模块可同时对6路模拟量和10路开关量进行采集，再将之转换成RS232、RS485、RS422、CAN、USB单个或多种信号组合输出，还可输出SENTOP、Modbus、CANbus、FS HID（USB）及客户化定制协议等多种协议。

3、控制器

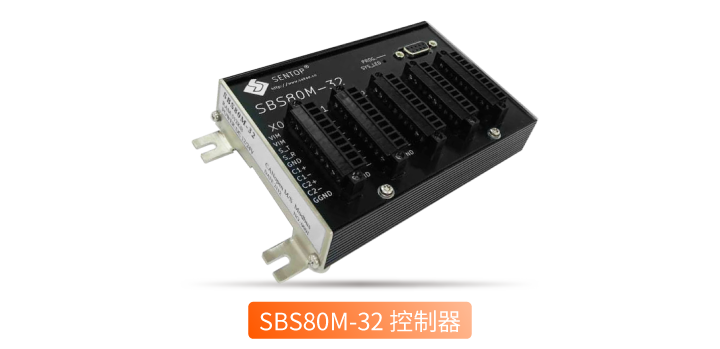

SBS80M-32：该控制器一般与模块/信号适配器组合使用，适配器通过将接收到的电位器、编码器、操纵杆、踏板、手轮等发出的模拟量与开关信号转换成CAN信号，SBS80M-32控制器配置了28路数字量、8路模拟量、2路脉冲信号作为控制器输入端和8路数字量、4路PWM和5V、10V参考电压作为输出端，通过接收到的CAN信号实现对工程车辆、船舶、机器人、智能设备等的综合控制。

更多信号转换模块的产品与详细信息，欢迎您扫描下方二维码，添加思博专属客服，为您做进一步介绍。

欢迎您扫描二维码，

添加思博专属客服，

获取更多信息。
